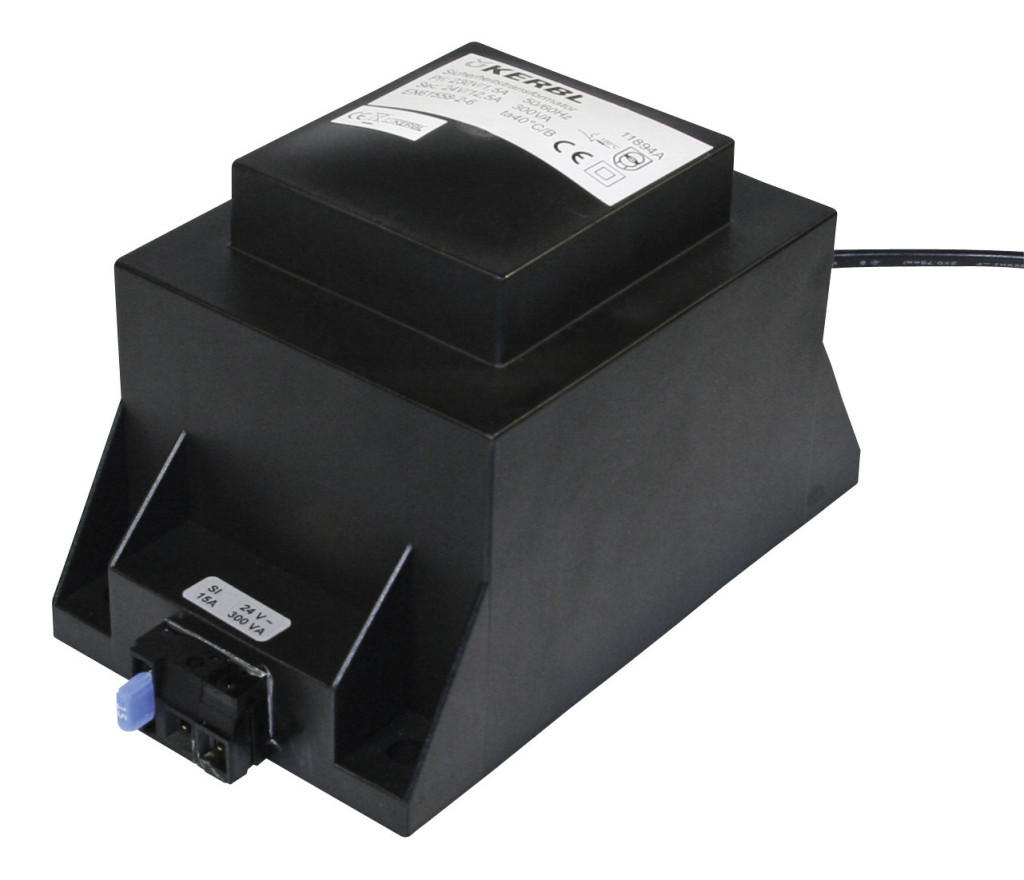

Transzformátor - 300W/24V

• csökkenti a feszültséget 230 V-ról 24 V-ra
• alkalmazható valamennyi fagymentes itatótálhoz
• rövidzárlat és túlterhelés elleni védelem könnyen cserélhető gépjármű-biztosítékkal a kimeneti áramkörben
• a transzformátorokat kiegészítő integrált hőmérséklet-határoló is védi a túlmelegedés ellen (lehűlés után automatikusan visszaáll)
• IP 65 (transzformátor)/IP 20 (csatlakozás)

Transzformátor számítási példa: 5 itatóvályú egyenként 100 Watt teljesítményfelvétellel = 500 Watt 4 db 24 V fagymentes fűtővezeték, egyenként 30 Watt = 120 Watt 1 db 24 V fagymentes fűtővezeték, egyenként 15 Watt = 15 Watt Összes teljesítményigény: 635 Watt A vezetékeken eső teljesítményveszteség beszámítása (15 % átalány) 635 Watt x 1,15 = 730 Watt Tehát 2 db 400 Watt teljesítményű transzformátorra van szükség.

Melyik a megfelelő transzformátor? Ha egy itatóvályút 80 W teljesítménnyel (Pzu) akar üzemeltetni, akkor elegendő egy 100 W-os trafó (#222796). Ha emellett még egy 24 V-os fűtőkábelt is csatlakoztatni akar, egyszerűen számítsa hozzá a kábel teljesítményét (= Watt érték). Vegye számításba a bekötővezetékre eső veszteségteljesítményt (lásd a számítási példát). Így megkapja a transzformátor szükséges minimális teljesítményét. Ne méretezze túl pontosan a trafót, hogy később legyen tere egy esetleges bővítésnek.
